Podstawową zaletą profili samozaciskowych jest szybkie i trwałe uszczelnienie bez użycia kleju czy elementów łącznych. Ich dobór bywa jednak uproszczony do jednego parametru: nominalnej grubości materiału. W praktyce stabilność osadzenia wymaga podejścia bardziej złożonego, bo uwzględniającego co najmniej kilku czynników. Ich pominięcie grozi utratą siły retencyjnej, nadmiernym naprężeniem rdzenia, deformacjami czy przyspieszonym zużyciem. Uporządkujmy zatem kryteria techniczne związane z odpowiednim doborem profili samozaciskowych do grubości blachy oraz typu krawędzi.
Pojęcie „profilu samozaciskowego" jest bardzo szerokie, ma bowiem charakter funkcjonalny i odnosi się przede wszystkim do sposobu mocowania, a nie do materiału czy geometrii przekroju. W tym tekście ograniczamy je do typowych elementów o funkcji uszczelniającej. Warto przy tym zaznaczyć, że nawet w tak zawężonym zakresie często dochodzi do utożsamiania terminów „profil samozaciskowy", „profil gumowy" oraz „uszczelka typu U", choć w ujęciu technicznym opisują one różne cechy produktu: mechanizm retencyjny, materiał wykonania lub kształt przekroju.
W kontekście profili samozaciskowych uszczelniających wyróżniamy produkty z:
Obecność rdzenia generuje siłę docisku po nasunięciu na krawędź. Mechanizm utrzymania jest niezależny od kleju, a siła retencyjna (siła, z jaką profil utrzymuje się na krawędzi, nie zsuwając się z niej) wynika z odkształcenia sprężystego rdzenia oraz współpracy z osłoną elastomerową lub wykonaną ze zmiękczonego PVC. W elementach blaszanych stosuje się głównie profile samozaciskowe z rdzeniem. Przykładami są: osłona samozaciskowa, profile z płetwą lub uszczelka samochodowa.
Drugim typem są profile gumowe bez rdzenia bazujące wyłącznie na sprężystości materiału – elastomeru lub TPE. Cechują je niższa siła trzymania niż profili z rdzeniem, a także ograniczona odporność na wibracje. Profile bez rdzenia spotyka się w lekkich obudowach, elementach dekoracyjnych czy zastosowaniach o niskim obciążeniu mechanicznym.
Warto też rozdzielić pojęcie „profil typu U" od samozaciskowości. Kształt U opisuje geometrię przekroju, natomiast samozaciskowość odnosi się do obecności mechanizmu retencyjnego. Nie każdy profil w kształcie U jest profilem samozaciskowym.
Zanim dobierzemy profil zaciskowy do blachy, trzeba ustalić rzeczywistą, a nie wyłącznie nominalną grubość blachy. Ta druga może się bowiem różnić ze względu na obecność powłok ochronnych lub zmienną tolerancję produkcyjną. Istotna jest każda dziesiąta milimetra.
Tolerancje grubości dla wyrobów stalowych określają m.in. normy z grupy PN-EN 10143 (blachy stalowe powlekane). Blacha o nominalnej grubości 2,0 mm może w rzeczywistości mieścić się w określonym przedziale odchyłek. Dokonując pomiaru, dolicza się każdą warstwę cynku, lakieru proszkowego lub innej powłoki, która realnie zwiększa wymiar krawędzi.
💡 Przykład praktyczny:
PN-EN 10143 wprowadza pewien legalny zakres błędu produkcyjnego. Nominalnie grubość materiału może wynosić 2,0 mm, jednak producent dopuszcza odchylenia w zakresie -0,10mm i +0,15 mm, co oznacza, że realnie grubość blachy może wynosić 1,90–2,15 mm. Oznacza to zakres tolerancji grubości 0,25 mm, a to już realna różnica w kontekście doboru profilu samozaciskowego. Doliczając powłoki, np. warstwę cynku, farby czy lakieru proszkowego (60–120 μm na stronę) rzeczywista grubość krawędzi może już wynosić 2,20–2,30 mm, mimo iż „na papierze" (w normie) to wciąż 2,0 mm.

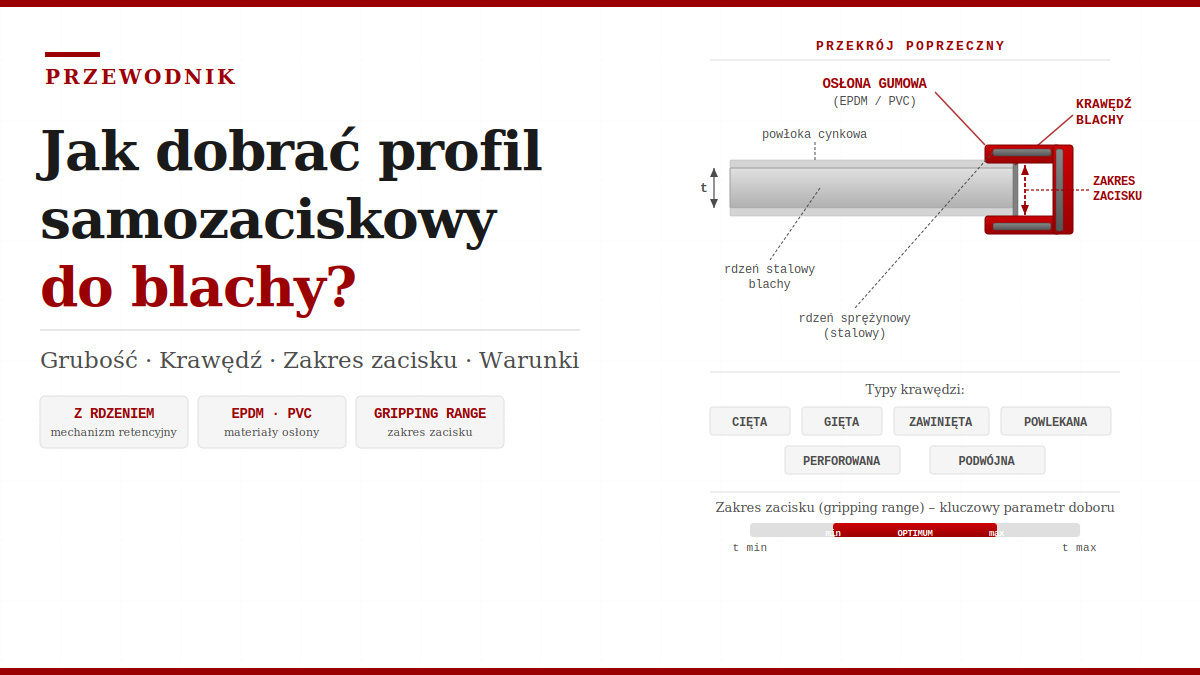

Z punktu widzenia profilu samozaciskowego ważny jest tzw. zakres zacisku (gripping range). Określa on przedział grubości materiału, w którym rdzeń profilu pracuje sprężyście i zapewnia właściwą siłę retencyjną. Nie jest to wartość orientacyjna, lecz parametr konstrukcyjny wynikający z charakterystyki sprężynowej rdzenia.
Kierując się tym parametrem, szukamy „złotego środka". Jeżeli producent podał przedział 2,0–3,0 mm, oznacza to zakres pracy sprężystej rdzenia – dolną granicę 2,0, a górną 3,0 mm. Dobór przy dolnej granicy zakresu to mniejszy docisk i ryzyko przemieszczania się profilu – szczególnie przy drganiach. Praca przy górnej granicy oznacza, po pierwsze, trudniejszy montaż, po drugie – nadmierne naprężenie rdzenia, co w dłuższej perspektywie może skutkować trwałym odkształceniem elementu nośnego. Zaleca się, aby rzeczywista grubość blachy mieściła się w środkowej części zakresu zacisku. W aplikacjach, w których profil może być poddany sile wzdłużnej (np. przy otwieranych drzwiach), należy uwzględnić nie tylko zakres zacisku, ale również kierunek i charakter obciążenia.
💡 Krok po kroku – jak określić grubość blachy?
Blacha ma nominalnie 2,0 mm i została pomalowana proszkowo. Rzeczywistą grubość mierzymy suwmiarką lub – dokładniej – mikrometrem, obejmując krawędź wraz z powłoką. Odczyt wynosi 2,25 mm. Jeśli profil ma zakres 2,0–3,0 mm, wartość 2,25 mm mieści się w bezpiecznej, środkowej części zakresu i zapewnia poprawną pracę rdzenia. Gdyby pomiar wskazał ok. 3,0 mm, należałoby rozważyć profil o wyższym przedziale, aby uniknąć pracy na granicy tolerancji.
Grubość materiału to jeden z dwóch parametrów pozwalających na optymalny dobór profilu samozaciskowego. Drugim jest typ krawędzi. Ten sam profil może pracować poprawnie na jednej krawędzi i niestabilnie na innej – mimo identycznej grubości blachy. Kształt na styku profilu i krawędzi determinuje:
Właściwy dobór profilu powinien uwzględniać geometrię oraz jakość wykonania krawędzi. W tym kontekście warto przyjąć następującą klasyfikację:
Krawędzie cięte laserowo lub mechanicznie cechują ostre naroża czy mikrozadziory. Powodują one koncentrację naprężeń w miejscu kontaktu z elastomerem. W dłuższej perspektywie może to prowadzić do punktowego przetarcia osłony profilu lub lokalnej utraty docisku.
W środowiskach statycznych niewielkie niedoskonałości nie zawsze powodują problem. Ryzyko przemieszczenia wzrasta jednak przy drganiach lub obciążeniach dynamicznych. Do tego rodzaju krawędzi rekomendowane są profile samozaciskowe z rdzeniem metalowym lub wersje z pełną, grubszą osłoną elastomerową. Jeśli występują zadziory, warto usunąć je przed montażem.
Promień gięcia R zmniejsza powierzchnię styku, powodując lokalne zwiększenie nacisku w strefie wewnętrznej profilu samozaciskowego. Rdzeń pracuje wtedy asymetrycznie, a to może ograniczać równomierność siły retencyjnej. Przy niewłaściwym doborze zakresu zacisku profil może być trudny w montażu lub ulec trwałemu odkształceniu. Przy krawędziach z małym promieniem warto dobierać profile z rdzeniem sprężynowym wykonane z elastomeru o dobrej sprężystości (np. EPDM), celując w środkową część przedziału zakresu zacisku.
Większy promień powoduje łagodniejszy kontakt profilu z powierzchnią, lecz zmienia geometrię przylegania. Kontakt może mieć charakter bardziej punktowy niż powierzchniowy. Przy braku obciążeń dynamicznych problem ten jest ograniczony, jednak w aplikacjach narażonych na drgania może prowadzić do stopniowego przemieszczania profilu. Do takich krawędzi warto wybierać:
Zawinięta krawędź w miejscu montażu profilu sprawia, że nie obejmuje on pojedynczej blachy, ale zagięty fragment materiału. Powoduje to lokalne zwiększenie rzeczywistej grubości oraz zmianę geometrii styku. Rzeczywista grubość krawędzi w miejscu montażu może być wyraźnie większa niż nominalna grubość pojedynczej blachy podawana w dokumentacji.
W takiej sytuacji pomiar należy wykonać bezpośrednio na zawiniętej krawędzi – w miejscu, w którym profil będzie osadzony, a nie na płaskiej części blachy. Stosownie do otrzymanych wyników dobieramy wariant o odpowiednio szerszym zakresie zacisku. Rekomendowanym rozwiązaniem są profile samozaciskowe z rdzeniem metalowym.
Mając do czynienia z krawędzią perforowaną czy przetłoczeniami, trzeba wziąć pod uwagę, że powodują one brak ciągłej powierzchni styku. Rdzeń profilu pracuje punktowo, co prowadzi do nierównomiernego rozłożenia siły retencyjnej. Pogarsza to przyczepność profilu do krawędzi blachy.
W kontekście krawędzi perforowanych analiza aplikacji polega na ocenie ciągłości styku, sztywności podłoża oraz obecności drgań. To te czynniki, a nie sama grubość materiału, decydują o stabilności osadzenia profilu. W takich warunkach profile bezrdzeniowe nie zapewniają stabilnej retencji.
Powlekana krawędź blachy powoduje dwie istotne rzeczy: zwiększa rzeczywistą grubość krawędzi oraz zmienia współczynnik tarcia na powierzchni. Jeśli zastosowano lakier proszkowy, to może on dodatkowo zaokrąglać krawędź, co wpływa na efektywną geometrię styku. Zwłaszcza w warunkach podwyższonej temperatury zmniejszone tarcie może sprzyjać przemieszczaniu się profilu pracującego przy dolnej granicy zakresu.
Jak dobrać profil samozaciskowy do krawędzi powlekanej? Należy uwzględnić rzeczywistą grubość materiału wraz z warstwą cynku lub lakieru oraz zmieniony współczynnik tarcia powierzchni. W praktyce oznacza to konieczność pomiaru po wykonaniu powłoki oraz unikanie pracy przy dolnej granicy zakresu zacisku, zwłaszcza w aplikacjach narażonych na drgania.
Najprostszy scenariusz zakłada dobór profilu do blachy pracującej w stabilnych, powtarzalnych warunkach. W praktyce takie środowisko występuje rzadko. Np. uszczelki samochodowe czy pracujące w konstrukcjach zewnętrznych narażone są na oddziaływanie warunków atmosferycznych, zanieczyszczeń, intensywną eksploatację czy obciążenia dynamiczne, które bezpośrednio oddziałują na elementy uszczelniające oraz ich parametry. Czynnikami, jakie trzeba wziąć pod uwagę są:
W aplikacjach takich jak maszyny, wentylatory, agregaty czy pojazdy profil narażony jest na mikroruchy i siły ścinające działające wzdłuż krawędzi. Nawet niewielkie drgania mogą prowadzić do stopniowego przemieszczania się profilu, zwłaszcza jeśli został dobrany przy dolnej granicy zakresu zacisku.
W środowisku dynamicznym zaleca się stosowanie profili z rdzeniem sprężynowym oraz unikanie pracy na minimalnym zakresie tolerancji. Profile bezrdzeniowe sprawdzają się głównie w aplikacjach statycznych.
Zmiany temperatury wpływają zarówno na elastomer, jak i na metalowy rdzeń. W podwyższonej temperaturze materiały polimerowe ulegają zmiękczeniu, co może obniżać siłę docisku. W niskiej temperaturze wzrasta ich sztywność, co zmienia charakter przylegania.
Dodatkowo stal i elastomer mają różne współczynniki rozszerzalności cieplnej. Przy dużych wahaniach temperatury może dochodzić do mikrozmian w przekroju styku, a w konsekwencji do spadku stabilności montażu.
W środowisku wilgotnym lub agresywnym chemicznie istotna jest jakość zabezpieczenia rdzenia oraz odporność elastomeru na starzenie. Długotrwałe oddziaływanie wilgoci może prowadzić do korozji elementu sprężynowego, a promieniowanie UV – do degradacji materiału osłonowego.
Dobór materiału (np. EPDM zamiast zmiękczonego PVC w aplikacjach zewnętrznych) powinien wynikać z realnych warunków eksploatacyjnych.
W przypadku drzwi, klap czy pokryw serwisowych profil poddawany jest powtarzalnym obciążeniom wzdłużnym. Siły działające równolegle do krawędzi mogą stopniowo zmniejszać retencję, nawet jeśli początkowo montaż był prawidłowy. W takich zastosowaniach należy uwzględnić nie tylko grubość i typ krawędzi, ale również kierunek działania siły oraz charakter użytkowania elementu. Pozwala to uniknąć sytuacji, w której poprawnie dobrany profil traci stabilność nie z powodu błędu montażowego, lecz niedoszacowania obciążeń, temperatury lub charakteru pracy konstrukcji.
Autor artykułu
Robert Kołodziejczyk
Od kilkunastu lat zajmuje się doborem i dostawą uszczelnień dla klientów przemysłowych, instytucjonalnych, jak i prywatnych. Zrealizował tysiące zamówień — od specyfikacji technicznych po niestandardowe rozwiązania na zamówienie. Jego sklep internetowy uszczelki24.pl działa nieprzerwanie od 2008 roku, a to zobowiązuje.
