Jak uszczelnić bramę garażową segmentową? Dobór, pomiary i montaż uszczelek

Przeciągi, wilgoć i straty ciepła w garażu bardzo często mają jedno źródło – nieszczelną bramę. W przypadku bram segmentowych problem pojawia się najczęściej w dolnej strefie przy posadzce, ale równie dobrze może dotyczyć prowadnic bocznych, nadproża lub połączeń między panelami skrzydła. Skuteczne uszczelnienie nie polega jednak na przypadkowym doklejeniu gumowego profilu. Najpierw trzeba ustalić, gdzie dokładnie pojawia się szczelina i jaka jest jej rzeczywista szerokość.

Czym uszczelnienie bramy segmentowej różni się od innych typów bram?

Bramy garażowe mogą mieć różną konstrukcję: uchylną, rozwierną, rolowaną lub segmentową. Każdy z tych systemów pracuje w nieco inny sposób. Także sposób ich uszczelniania wygląda inaczej.

W innych typach bram – np. uchylnych czy rolowanych – skrzydło pracuje w inny sposób, dlatego system uszczelnienia jest prostszy i zwykle ogranicza się do dolnej krawędzi lub ościeżnicy. W bramie segmentowej skrzydło składa się z kilku paneli połączonych zawiasami. Panele te przesuwają się w prowadnicach pionowych, a potem poziomych pod sufitem garażu. W pozycji zamkniętej skrzydło dociska się równomiernie do ościeżnicy i posadzki. Taka specyfika pracy bramy segmentowej zwraca uwagę na trzy ważne rzeczy:

• uszczelki pracują tutaj w kilku różnych strefach bramy,
• skrzydło powinno przylegać równomiernie do ościeżnicy,
• szczelność zależy nie tylko od samej uszczelki, ale też od geometrii prowadnic i ustawienia paneli.

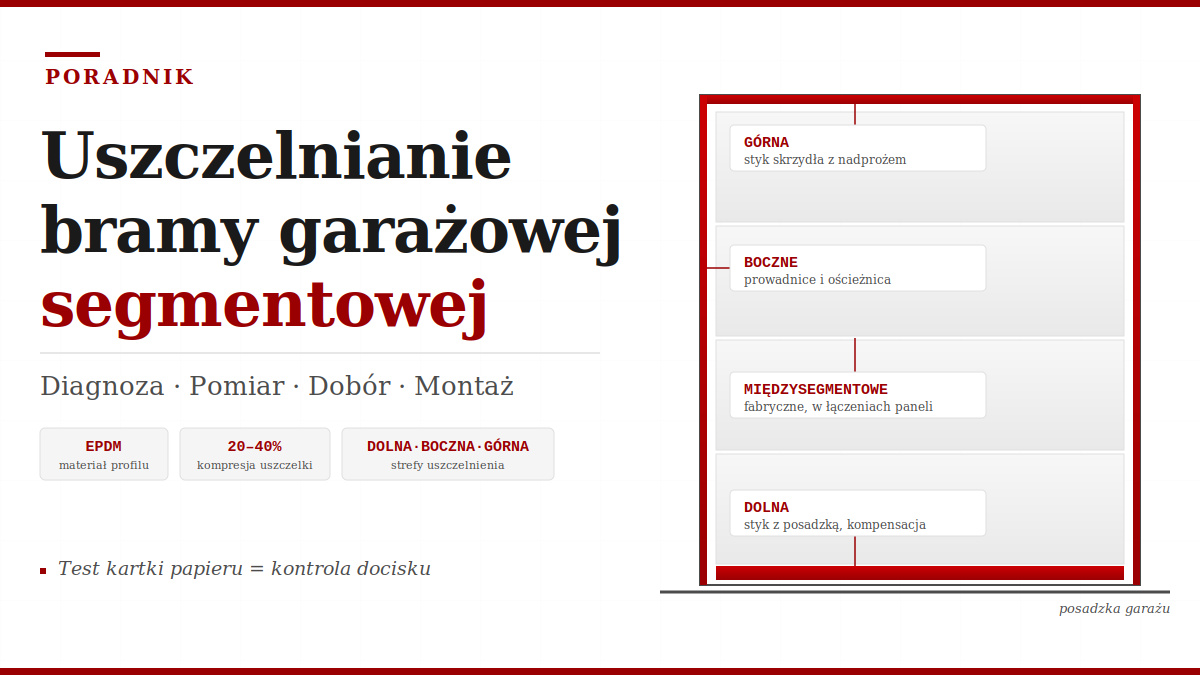

Z tego względu w bramach segmentowych wyróżnia się kilka miejsc, w których najczęściej pojawiają się nieszczelności.

Dolna krawędź skrzydła

To miejsce styku bramy z posadzką garażu. Gromadzą się tutaj woda, śnieg, piasek oraz zanieczyszczenia nanoszone przez koła samochodu. Czynniki te z czasem powodują zużycie gumowego profilu, który przestaje równomiernie dociskać do podłoża.

W takich sytuacjach stosuje się specjalne uszczelki dolne montowane w listwie na krawędzi skrzydła. Typowym rozwiązaniem jest profil wsuwany w prowadnicę aluminiową lub stalową znajdującą się na dole panelu. Przykładem są gumowe profile dolne stosowane w wielu bramach segmentowych, takie jak uszczelka dolna bramy garażowej 59-525 lub uszczelka dolna gumowa bramy garażowej 57-199, które dzięki swojej konstrukcji mogą kompensować niewielkie nierówności posadzki.

Prowadnice boczne i styk skrzydła z ościeżnicą

W tej strefie uszczelka do bramy garażowej odpowiada głównie za ograniczenie napływu zimnego powietrza oraz kurzu z zewnątrz. Jeśli skrzydło nie pracuje idealnie równolegle w prowadnicach lub uszczelka jest zużyta, między panelem a prowadnicą może pojawić się niewielka szczelina.

Łączenia między segmentami

W większości nowoczesnych bram stosuje się tam elastyczne profile uszczelniające. Zapobiegają one powstawaniu prześwitów między panelami. Gdy jednak zawiasy się zużyją albo segmenty minimalnie się odkształcą, może pojawić się cienka linia światła widoczna od wewnątrz garażu.

Górna część bramy w strefie nadproża

Ostatnim miejscem, które warto sprawdzić, jest górna część bramy w strefie nadproża. Jeżeli docisk skrzydła jest nierównomierny albo nadproże nie jest idealnie proste, w tym miejscu również mogą powstawać niewielkie prześwity powodujące przewiewy.

Diagnoza nieszczelności

W bramie segmentowej problem dotyczy często nie całego obwodu bramy, ale jednego konkretnego miejsca. Najczęściej jest to dolna krawędź skrzydła lub boczne prowadnice. Do diagnozy warto podejść strategicznie.

Etap 1: Kontrola wizualna

Pierwszy etap można wykonać w kilka minut. Najłatwiej zrobić to w słoneczny dzień. Wystarczy zamknąć bramę od środka garażu i sprawdzić, czy gdziekolwiek pojawiają się prześwity światła. Nawet bardzo cienka linia światła oznacza, że w tym miejscu powstaje szczelina, przez którą będzie przenikało zimne powietrze, kurz lub wilgoć.

Drugim sygnałem są ślady zanieczyszczeń i wilgoci. Jeśli przy dolnej krawędzi skrzydła pojawia się piasek, liście lub mokre plamy po deszczu, to najprawdopodobniej uszczelka dolna przestała prawidłowo przylegać do posadzki. Podobnie wygląda sytuacja przy prowadnicach bocznych, gdzie nagromadzony kurz lub smugi wody często wskazują miejsce przewiewu.

Trzecia wskazówka: stan samej uszczelki. Guma, która przez lata pracuje pod dociskiem skrzydła, może się spłaszczyć, popękać lub stracić elastyczność. W takiej sytuacji nawet prawidłowo dobrany profil nie będzie już w stanie zapewnić odpowiedniej szczelności.

Etap 2: Pomiary

Wstępna ocena wizualna może być pomocna, choć nie zawsze wystarczająca. Nie można przy tym pominąć drugiego, bardziej precyzyjnego etapu, jakim są pomiary. Najważniejsze jest określenie rzeczywistej szerokości szczeliny oraz sprawdzenie, czy jest ona taka sama na całej szerokości bramy. Pomiar szczeliny wykonuje się zawsze przy zamkniętej bramie.

Najlepiej zacząć od pomiaru szczeliny dolnej. Warto go wykonać w kilku punktach:

• przy lewej prowadnicy,
• w środku,
• przy prawej krawędzi bramy.

W wielu garażach posadzka nie jest idealnie równa, dlatego różnica między poszczególnymi miejscami może wynosić nawet kilka milimetrów. Istotne jest ustalenie dwóch wartości: minimalnej i maksymalnej szczeliny, które warunkują wysokość i sprężystość profilu uszczelki, który po zamknięciu bramy powinien ulec lekkiej kompresji (ściśnięciu) – zwykle w zakresie około 20–40% swojej wysokości. Wówczas profil będzie szczelnie przylegał do podłoża, a jednocześnie nie utrudni zamykania bramy.

📐 Przykład: Wykonujemy pomiar w dwóch miejscach – przy lewej prowadnicy szczelina wynosi 6 mm, a w środku bramy 10 mm. Otrzymujemy więc zakres 6–10 mm. Sugeruje to, że do uszczelnienia trzeba dobrać profil o wysokości ok. 12–15 mm, który po zamknięciu bramy zostanie ściśnięty o kilka milimetrów. W ten sposób uzyskujemy optymalny zakres kompresji. Oznacza to, że po zamknięciu bramy wysokość uszczelki zmniejszy się do około 9–12 mm, czyli wartości mieszczącej się w rzeczywistym zakresie szczeliny.

Przechodzimy do pomiaru szczelin bocznych. To przestrzenie między krawędzią panelu a prowadnicą. Sprawdzamy, czy odległość jest taka sama na całej wysokości skrzydła. Duże różnice mogą wskazywać na niewielkie odchylenie prowadnicy lub nierówną pracę rolek.

Na koniec sprawdzamy górną krawędź bramy, czyli strefę nadproża. W zamkniętej pozycji skrzydło powinno przylegać równomiernie do uszczelki górnej. Jeśli gdzieś pojawia się wyraźny prześwit, oznacza to, że konieczne będzie zastosowanie grubszego profilu uszczelniającego lub korekta ustawienia bramy.

Etap 3: Próba regulacji

W przypadku nieszczelności nie trzeba od razu decydować się na wymianę uszczelek. Warto podjąć próbę wyregulowania bramy. Czasami uszczelki wymagają jedynie właściwego ułożenia. Jeśli takie działanie nie przynosi efektu lub uszczelki wyraźnie wyglądają na zużyte, to pora na ich wymianę. Typowe objawy zużycia uszczelki dolnej to:

• spłaszczenie profilu,
• pęknięcia gumy,
• utrata sprężystości materiału.

Dobór uszczelek do bramy segmentowej

Najważniejsze w bramach segmentowych są: uszczelka dolna, uszczelki boczne oraz uszczelka górna. Ich współpraca odpowiada za szczelność całego obwodu skrzydła. Każda pracuje w innych warunkach, dlatego powinna mieć odpowiedni profil, materiał i zakres pracy.

Uszczelka dolna kompensuje nierówności posadzki, chroni przed wodą, śniegiem oraz przeciągami. Stosuje się kilka systemów mocowania uszczelek dolnych. Najczęściej są to profile wsuwane w prowadnice typu podwójne T. Rzadziej spotyka się rozwiązania komorowe lub profile typu omega. Przed zakupem warto sprawdzić kształt rowka w dolnym panelu bramy.

Wysokość profilu dobiera się na podstawie minimalnej i maksymalnej szczeliny przy posadzce, zakładając kompresję ok. 20–40%. Najlepszym materiałem jest guma EPDM – odporna na UV, wodę i temperatury od ok. –30 do +80°C. W garażach z podjazdem skierowanym do środka lub nierówną posadzką warto przemyśleć uszczelkę progową, czyli profil podłogowy bramy garażowej.

Uszczelki boczne odpowiadają głównie za ograniczenie przewiewów i wnikania kurzu wzdłuż prowadnic. Najczęściej stosuje się profile wargowe lub komorowe montowane w ościeżnicy albo w prowadnicy bramy. Profil powinien delikatnie dociskać się do panelu, ale nie utrudniać ruchu skrzydła w prowadnicach. W tej strefie również najlepiej sprawdzają się mieszanki EPDM lub TPE, które zachowują sprężystość przy częstym ruchu bramy.

Uszczelka górna uszczelnia styk skrzydła z nadprożem garażu. Zwykle stosuje się profile wargowe lub komorowe montowane w listwie nad otworem bramy. Ich zadaniem jest zamknięcie szczeliny powstającej przy docisku górnego segmentu. Profil powinien pracować z niewielką kompresją, aby nie powodować oporu przy domykaniu bramy.

Co z uszczelnianiem segmentów?

Między panelami bramy stosuje się fabryczne uszczelki międzysegmentowe, które ograniczają przenikanie powietrza i wilgoci. Najczęściej są one zintegrowane z konstrukcją panelu i nie wymagają osobnego montażu. Jeśli pojawiają się prześwity między segmentami, przyczyną jest zwykle zużycie zawiasów lub odkształcenie paneli, a nie brak uszczelki. W takiej sytuacji należy najpierw sprawdzić ustawienie bramy i stan okuć.

Montaż uszczelek w bramie segmentowej – krok po kroku

Zaleca się przeprowadzenie montażu przy zamkniętej bramie. Wówczas łatwiej będzie kontrolować docisk uszczelek i rzeczywiste szczeliny. Prace prowadzimy od dołu do góry. Najpierw wskazany jest demontaż starych uszczelek oraz oczyszczenie powierzchni montażowej z piasku, resztek gumy, brudu i tłuszczu.

Nową uszczelkę dolną wsuwamy w profil listwy od jednej strony, równomiernie przesuwając ją na całą szerokość skrzydła. Po zamknięciu bramy sprawdzamy docisk do posadzki. Profil powinien lekko się spłaszczyć, ale nie powodować oporu przy domykaniu.

Uszczelki boczne montuje się wzdłuż ościeżnicy lub prowadnic. Najczęściej są przykręcane do listwy montażowej albo wsuwane w przygotowany profil. Podczas montażu brama powinna być zamknięta, aby ustawić uszczelkę z właściwym dociskiem do panelu. Profil nie powinien być naciągnięty – zbyt duże naprężenie powoduje jego szybsze zużycie.

Uszczelkę górną montuje się w listwie nad otworem bramy. Profil powinien stykać się z górnym segmentem po zamknięciu skrzydła. Montaż polega na przykręceniu listwy lub wsunięciu uszczelki w profil montażowy, a następnie ustawieniu jej tak, aby wypełniała szczelinę bez nadmiernego docisku.

Po zakończeniu montażu warto wykonać prostą kontrolę. Zamknięta brama nie powinna przepuszczać światła na obwodzie. Można także wykonać test kartki papieru. Jeśli kartka wysuwa się bez oporu, oznacza to zbyt mały docisk uszczelki w tym miejscu. W razie potrzeby uszczelkę należy delikatnie skorygować, aby uzyskać równomierną szczelność na całym obwodzie bramy.
